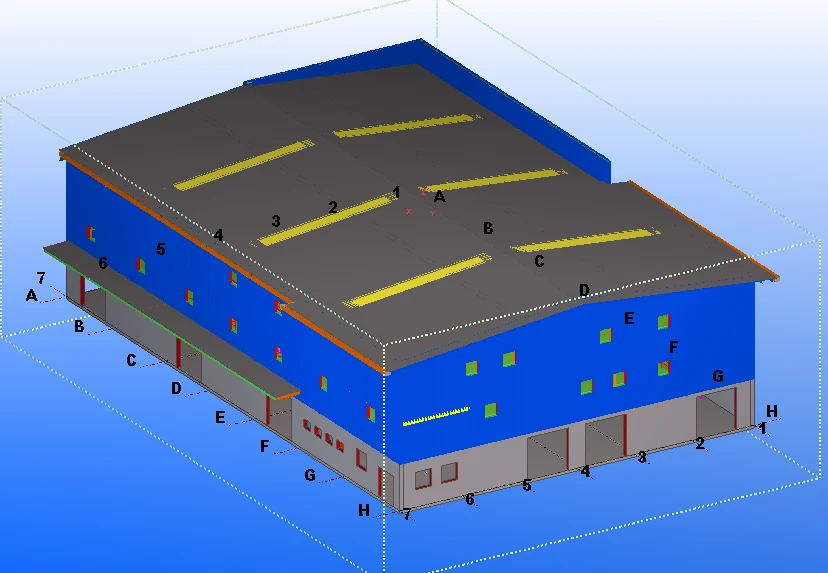

การวิเคราะห์โครงสร้างเหล็กสำหรับโครงการคลังสินค้า Le- Tigre ในนิวแคลิโดเนีย (บางส่วน)

ซอฟต์แวร์ 3D3S เป็นซอฟต์แวร์การวิเคราะห์และออกแบบโครงสร้างระดับมืออาชีพสำหรับโครงสร้างเหล็ก ถูกนำมาใช้เพื่อดำเนินการวิเคราะห์แรงอย่างครอบคลุมในโครงการโครงสร้างเหล็ก 3 ชั้นในนิวแคลิโดเนีย เพื่อให้มั่นใจในความสมเหตุสมผล ความปลอดภัย และความมั่นคงของการออกแบบโครงสร้าง

ส่งคำถาม คุยตอนนี้

การแนะนำสินค้า

การวิเคราะห์แรงโครงสร้างเหล็กด้วยซอฟต์แวร์ 3D3S (สำหรับโครงการโครงสร้างเหล็ก 3 ชั้นในนิวแคลิโดเนีย)

ซอฟต์แวร์ 3D3S เป็นซอฟต์แวร์การวิเคราะห์และออกแบบโครงสร้างระดับมืออาชีพสำหรับโครงสร้างเหล็ก ถูกนำมาใช้เพื่อดำเนินการวิเคราะห์แรงที่ครอบคลุมในโครงการโครงสร้างเหล็ก 3- ชั้นในนิวแคลิโดเนีย เพื่อให้มั่นใจในความสมเหตุสมผล ความปลอดภัย และความเสถียรของการออกแบบโครงสร้าง เมื่อรวมกับสภาพการทำงานจริงของโครงการและข้อจำกัดด้านสิ่งแวดล้อม ซอฟต์แวร์นี้จะคำนวณและตรวจสอบกำลังของกระบวนการทั้งหมดให้เสร็จสมบูรณ์ โดยให้การสนับสนุนด้านเทคนิคที่เชื่อถือได้สำหรับการออกแบบและการก่อสร้างโครงการ

กระบวนการวิเคราะห์แรงและเนื้อหาหลักตามซอฟต์แวร์ 3D3S มีดังต่อไปนี้: ขั้นแรก ให้สร้างแบบจำลองสามมิติ-ของโครงสร้างเหล็ก 3- ชั้นในซอฟต์แวร์ โดยป้อนพารามิเตอร์โครงสร้าง เช่น ส่วนที่เป็นส่วนประกอบ แบบฟอร์มการเชื่อมต่อ และคุณสมบัติของวัสดุอย่างถูกต้อง (สอดคล้องกับเกรดและข้อกำหนดเหล็กจริงของโครงการ) จากนั้น โหลดน้ำหนักที่เกี่ยวข้องทั้งหมดลงในแบบจำลอง รวมถึงน้ำหนักบรรทุกที่ตายแล้ว (น้ำหนักในตัวของชิ้นส่วนเหล็ก แผ่นพื้น และน้ำหนักถาวรอื่นๆ) น้ำหนักบรรทุกจริง (น้ำหนักใช้งานบนพื้น โหลดบุคลากรและอุปกรณ์) แรงลม และแรงแผ่นดินไหวที่สอดคล้องกับตำแหน่งทางภูมิศาสตร์ของนิวแคลิโดเนีย เพื่อที่จะจำลองสถานะแรงจริงของโครงสร้างอย่างครอบคลุม

ในระหว่างการวิเคราะห์ ซอฟต์แวร์จะทำการคำนวณไฟไนต์เอลิเมนต์บนส่วนประกอบเหล็กแต่ละตัว (คอลัมน์ คาน แป ฯลฯ) และจุดเชื่อมต่อ โดยมุ่งเน้นไปที่การตรวจสอบแรงตามแนวแกน แรงเฉือน โมเมนต์การโก่งตัว และการโก่งตัวของชิ้นส่วน ตลอดจนความสามารถในการรับน้ำหนักและความเสถียรของโหนด สำหรับส่วนความเค้นที่สำคัญของโครงสร้าง 3 ชั้น (เช่น การเชื่อมต่อระหว่างพื้น ด้านล่างของเสา และชิ้นส่วนที่รับน้ำหนักรวม) ซอฟต์แวร์จะทำการวิเคราะห์ความเค้นเฉพาะจุดเพื่อหลีกเลี่ยงการเสียรูปหรือความเสียหายเฉพาะจุดที่เกิดจากความเครียดที่มากเกินไป

นอกจากนี้ ซอฟต์แวร์ 3D3S ยังสามารถจำลองการตอบสนองแบบไดนามิกของโครงสร้างภายใต้แรงแผ่นดินไหวและแรงลมแรง ตรวจสอบว่าความแข็งของโครงสร้างและความเหนียวตรงตามข้อกำหนดการออกแบบหรือไม่ และปรับขนาดส่วนและรูปแบบการเชื่อมต่อของชิ้นส่วนให้เหมาะสมตามผลการวิเคราะห์ เพื่อให้บรรลุความสมดุลระหว่างความปลอดภัยของโครงสร้างและประสิทธิภาพทางเศรษฐกิจ ผลการวิเคราะห์แสดงให้เห็นว่าโครงการโครงสร้างเหล็ก 3- ในนิวแคลิโดเนียเป็นไปตามมาตรฐานการออกแบบที่เกี่ยวข้องและสามารถรับภาระการออกแบบต่างๆ ได้อย่างปลอดภัย ทำให้มั่นใจได้ว่าการดำเนินงานของโครงการจะมีเสถียรภาพในระยะยาว

1 รหัสการออกแบบ

"รหัสสำหรับการออกแบบโครงสร้างเหล็ก" (GB50017-2003)

"ข้อกำหนดการรับน้ำหนักของโครงสร้างอาคาร" (GB50009-2012)

"รหัสสำหรับการออกแบบอาคารแผ่นดินไหว" (GB50011-2010)

"รหัสการออกแบบฐานรากอาคาร" (GB50007-2011)

"รหัสเชื่อมเหล็ก" (GB50661-2011)

"ข้อกำหนดทางเทคนิคการเชื่อมต่อสลักเกลียวเหล็ก" (JGJ82-2011)

2 รูปแบบการคำนวณ

Structure calculation1

แบบจำลองการคำนวณ (วงกลมแสดงถึงข้อจำกัด)

3 โหลดและการรวมกัน

ปัจจัยความสำคัญเชิงโครงสร้าง: 1.00

3.1 โหลดโหนด

3.2 โหลดองค์ประกอบ

1) หมายเลขคดี: 0

*โหลดพื้นผิว:

เลขที่

ประเภทโหลด

โหมดการกระจาย

ปัจจัยรูปร่าง

โหลดค่า

(อ้างอิงความดันลม)

กิโลนิวตัน/เมตร²

โหลดตาย

องค์ประกอบทางเดียว-

4.00

โหลดตาย

องค์ประกอบทางเดียว-

0.40

แผนภาพสำหรับการโหลดพื้นผิว:

Structure calculation2

แผนภาพการกระจายหมายเลขโหลดพื้นผิว. 1 (องค์ประกอบเส้นทึบที่โหลดกำหนดให้กับ )

Structure calculation3

แผนภาพการกระจายหมายเลขโหลดพื้นผิว. 2 (องค์ประกอบเส้นทึบที่โหลดกำหนดให้กับ )

2) หมายเลขคดี: 1

*โหลดพื้นผิว:

เลขที่

ประเภทโหลด

โหมดการกระจาย

ปัจจัยรูปร่าง

โหลดค่า

(อ้างอิงความดันลม)

กิโลนิวตัน/เมตร²

โหลดสด

องค์ประกอบทางเดียว-

10.00

โหลดสด

องค์ประกอบทางเดียว-

0.30

แผนภาพสำหรับการโหลดพื้นผิว:

Structure calculation4

Structure calculation5

3) หมายเลขคดี: 2

*โหลดพื้นผิว:

เลขที่	ประเภทโหลด	โหมดการกระจาย	ปัจจัยรูปร่าง	โหลดค่า (อ้างอิงความดันลม) กิโลนิวตัน/เมตร²
1	แรงลม	องค์ประกอบทางเดียว-	0.80	2.55
2	แรงลม	องค์ประกอบทางเดียว-	-0.50	2.55
3	แรงลม	องค์ประกอบทางเดียว-	-0.70	2.55
4	แรงลม	องค์ประกอบทางเดียว-	-0.60	2.55
5	แรงลม	องค์ประกอบทางเดียว-	-0.50	2.55

แผนภาพสำหรับการโหลดพื้นผิว:

Structure calculation6

Structure calculation7

Structure calculation7-1

แผนภาพการกระจายหมายเลขโหลดพื้นผิว. 3 (องค์ประกอบเส้นทึบที่โหลดกำหนดให้กับ )

Structure calculation8-1

แผนภาพการกระจายหมายเลขโหลดพื้นผิว. 4 (องค์ประกอบเส้นทึบที่โหลดกำหนดให้กับ )

Structure calculation8

แผนภาพการกระจายหมายเลขโหลดพื้นผิว. 5 (องค์ประกอบเส้นทึบที่โหลดกำหนดให้กับ )

4) หมายเลขคดี: 3

*โหลดพื้นผิว:

เลขที่	ประเภทโหลด	โหมดการกระจาย	ปัจจัยรูปร่าง	โหลดค่า (อ้างอิงความดันลม) กิโลนิวตัน/เมตร²
1	แรงลม	องค์ประกอบทางเดียว-	0.80	2.55
2	แรงลม	องค์ประกอบทางเดียว-	-0.50	2.55
3	แรงลม	องค์ประกอบทางเดียว-	-0.70	2.55

แผนภาพสำหรับการโหลดพื้นผิว:

Structure calculation9

Structure calculation10-1

Structure calculation10

4.1.2 กองกำลังซองจดหมาย

Structure calculation16

การแสดงสีด้วยแรงตามแนวแกนสูงสุด N (kN);

แรงตามแนวแกนสูงสุด N ของ 10 องค์ประกอบ (หน่วย: m,kN,kN.m)

เลขที่	เอเลม	คอมโบหมายเลข	คอมโบหมายเลข	ที่ตั้ง	N	Q2	Q3	M	M2	M3
1	122	3	1	0.000	50.9	53.9	-0.0	0.0	0.0	47.1
2	125	3	1	0.000	45.3	66.3	0.1	0.0	-0.2	69.6
3	118	3	1	0.000	45.3	66.4	0.0	-0.0	-0.0	69.8
4	128	3	1	0.000	40.9	-4.1	0.0	-0.0	-0.2	-6.4
5	695	3	1	0.000	37.3	-4.3	-0.0	-0.0	0.0	-8.5
6	468	6	4	1.704	31.3	-46.2	-0.0	-0.0	-0.0	0.0
7	733	6	4	1.663	30.1	-35.9	-0.0	0.0	0.0	0.0
8	90	3	1	0.000	27.2	-96.3	-0.1	0.0	0.2	-124.3
9	89	3	1	0.000	27.2	123.1	0.2	0.0	-0.3	129.8
10	694	3	1	0.000	25.7	0.7	-0.0	-0.0	0.0	5.1

Structure calculation17

การแสดงสีด้วยแรงตามแนวแกนขั้นต่ำ N (kN);

แรงตามแนวแกนขั้นต่ำ N ของ 10 องค์ประกอบ (หน่วย: m,kN,kN.m)

เลขที่	เอเลม	คอมโบหมายเลข	คอมโบหมายเลข	ที่ตั้ง	N	Q2	Q3	M	M2	M3
1	396	3	1	3.550	-1091.9	-0.1	0.3	-0.0	0.6	0.2
2	480	3	1	3.550	-1081.1	-0.8	4.6	0.0	5.3	1.3
3	383	3	1	0.000	-1053.7	-0.5	0.8	-0.0	-1.5	0.0
4	392	3	1	0.000	-1035.5	1.3	0.6	-0.0	-0.9	1.1
5	476	3	1	0.000	-1028.6	1.7	4.3	-0.0	-5.0	1.7
6	413	3	1	3.550	-1028.1	0.0	-1.9	-0.0	-2.1	-0.1
7	469	3	1	0.000	-1019.9	-0.5	4.1	-0.0	-4.8	0.1
8	390	3	1	0.000	-1019.3	-0.6	0.6	0.0	-0.9	-0.9
9	385	3	1	0.000	-1017.4	0.6	0.6	-0.0	-1.1	1.0
10	474	3	1	0.000	-1012.6	-0.2	4.0	0.0	-4.7	-0.2

Structure calculation18

การแสดงสีด้วยโมเมนต์การดัดสูงสุด M2 (kN.m);

โมเมนต์การดัดสูงสุด M2 จาก 10 องค์ประกอบ (หน่วย: m,kN,kN.m)

เลขที่	เอเลม	คอมโบหมายเลข	คอมโบหมายเลข	ที่ตั้ง	N	Q2	Q3	M	M2	M3
1	493	3	1	0.000	-269.8	-2.9	-40.9	-0.0	70.0	-4.3
2	484	3	1	0.000	-274.8	-2.1	-40.9	-0.0	68.6	0.7
3	491	3	1	0.000	-270.1	-1.2	-39.6	0.0	68.1	-2.8
4	486	3	1	0.000	-271.0	-0.6	-39.5	-0.0	68.1	-2.5
5	496	3	1	0.000	-274.2	2.8	-35.4	-0.0	56.6	6.8
6	375	3	1	3.200	-242.4	-2.7	29.7	-0.0	44.5	4.4
7	366	3	1	3.200	-228.7	-0.4	29.5	0.0	44.4	-2.0
8	368	3	1	3.200	-243.2	0.2	28.8	-0.0	42.9	-0.3
9	373	3	1	3.200	-241.2	-0.5	28.8	0.0	42.9	0.5
10	378	3	1	3.200	-243.1	0.0	26.9	0.0	42.0	-0.1

Structure calculationV0831pdf01

การแสดงสีด้วยโมเมนต์การดัดงอขั้นต่ำ M2 (kN.m);

โมเมนต์การดัดขั้นต่ำ M2 จาก 10 องค์ประกอบ (หน่วย: m,kN,kN.m)

เลขที่	เอเลม	คอมโบหมายเลข	คอมโบหมายเลข	ที่ตั้ง	N	Q2	Q3	M	M2	M3
1	484	3	1	3.200	-277.4	-2.1	-40.9	-0.0	-62.4	7.3
2	493	3	1	3.200	-272.4	-2.9	-40.9	-0.0	-60.8	4.9
3	491	3	1	3.200	-272.7	-1.2	-39.6	0.0	-58.5	1.2
4	486	3	1	3.200	-273.6	-0.6	-39.5	-0.0	-58.5	-0.5
5	496	3	1	3.200	-276.7	2.8	-35.4	-0.0	-56.6	-2.2
6	375	3	1	0.000	-239.8	-2.7	29.7	-0.0	-50.5	-4.3
7	366	3	1	0.000	-226.1	-0.4	29.5	0.0	-49.9	-3.3
8	368	3	1	0.000	-240.7	0.2	28.8	-0.0	-49.2	0.3
9	373	3	1	0.000	-238.6	-0.5	28.8	0.0	-49.2	-1.1
10	378	3	1	0.000	-240.5	0.0	26.9	0.0	-44.0	-0.1

Structure calculationV0831pdf02

การแสดงสีด้วยโมเมนต์การดัดสูงสุด M3 (kN.m);

โมเมนต์การดัดสูงสุด M3 จาก 10 องค์ประกอบ (หน่วย: m,kN,kN.m)

เลขที่	เอเลม	คอมโบหมายเลข	คอมโบหมายเลข	ที่ตั้ง	N	Q2	Q3	M	M2	M3
1	66	3	1	0.000	-38.9	148.5	0.0	0.0	-0.0	158.2
2	38	3	1	0.000	-38.9	145.4	0.0	0.0	-0.0	156.8
3	167	3	1	0.000	25.1	144.1	-0.0	0.0	0.0	154.7
4	45	3	1	0.000	-37.4	145.2	-0.0	0.0	0.1	154.7
5	59	3	1	0.000	-37.4	145.1	0.0	-0.0	-0.1	154.6
6	153	3	1	0.000	18.8	144.4	-0.0	-0.0	0.0	154.4
7	175	3	1	5.800	-0.9	-146.3	0.0	-0.0	0.1	151.1
8	176	3	1	0.000	-1.5	134.8	0.0	0.0	-0.1	151.1
9	536	3	1	0.000	1.7	145.2	0.3	0.0	-0.3	151.0
10	52	3	1	0.000	-25.9	140.5	0.0	0.0	-0.0	148.2

Structure calculationV0831pdf03

การแสดงสีด้วยโมเมนต์การดัดงอขั้นต่ำ M3 (kN.m);

โมเมนต์การดัดขั้นต่ำ M3 จาก 10 องค์ประกอบ (หน่วย: m,kN,kN.m)

เลขที่	เอเลม	คอมโบหมายเลข	คอมโบหมายเลข	ที่ตั้ง	N	Q2	Q3	M	M2	M3
1	174	3	1	3.250	-1.1	-0.0	0.0	0.0	0.0	-219.0
2	630	3	1	3.250	0.9	-0.0	0.0	0.0	-0.0	-219.0
3	181	3	1	3.250	-1.1	-0.0	0.0	-0.0	0.0	-219.0
4	188	3	1	3.250	-2.2	-0.0	0.0	-0.0	0.0	-214.1
5	195	3	1	3.250	-1.9	-0.0	0.0	-0.0	0.0	-214.1
6	616	3	1	3.250	1.3	-0.0	-0.0	-0.0	0.0	-214.1
7	209	3	1	3.250	-2.2	-0.0	0.0	-0.0	0.0	-214.1
8	602	3	1	3.250	1.1	-0.0	-0.0	0.0	-0.0	-214.1
9	623	3	1	3.250	1.4	-0.0	0.0	-0.0	-0.0	-214.1
10	609	3	1	3.250	1.3	-0.0	-0.0	0.0	0.0	-214.1
